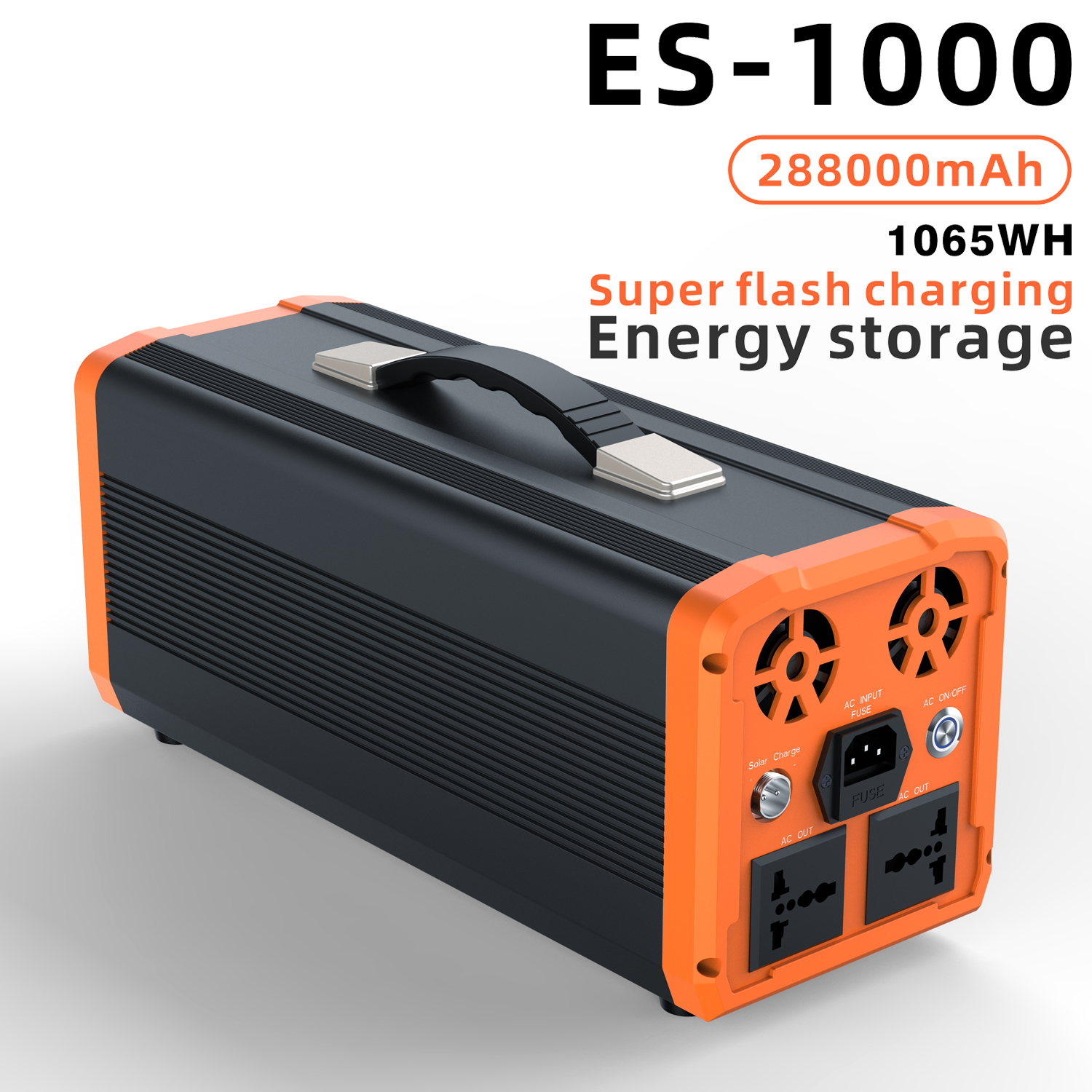

ES-1000 Especificación de potencia de almacenamiento de energía
ⅠDescripción del producto
Fuente de alimentación de reserva ES-1000 para nuestra empresa, productos de fuente de alimentación de moda de alta gama, que utilizan material de carcasa de aleación de aluminio, apariencia elegante y portátil liviana, el núcleo de la batería de litio de tipo de energía, tecnología de fabricación avanzada, energía de salida de energía, proporciona salida de CA , Salida de CC con dos salidas de modo de voltaje diferentes, para cumplir con la carga de productos electrónicos del usuario, electricidad de CA y otros aspectos de la demanda de electricidad.Este producto se puede utilizar como fuente de alimentación UPS y como fuente de alimentación de respaldo de emergencia para exteriores.
Este producto tiene una batería de litio de gran capacidad incorporada, capacidad total 1065.6WH, 288000mAh.Proporcionar un flujo constante de energía para la carga. También se usa ampliamente como fuente de alimentación de emergencia de respaldo para interiores y exteriores.
Salida de CA de 220 V (110 V), salida de CC de 12 V/5 V, con iluminación LED, con pantalla de electricidad.Adecuado para una variedad de equipos diferentes, como drones, ventiladores portátiles, dispositivos médicos, teléfonos móviles, tabletas, computadoras portátiles, computadoras de escritorio, impresoras pequeñas, varias lámparas, peceras pequeñas, equipos fotográficos, scooters eléctricos, etc. Gran comodidad para usuarios para viajar en casa, trabajo al aire libre, picnics de camping, expediciones de montañismo, etc.
Ventajas del producto:
1. Desarrollamos y diseñamos circuitos nosotros mismos. Nosotros mismos compramos las materias primas. Producimos y procesamos nosotros mismos. Realizamos inspecciones de calidad nosotros mismos. Nuestra propia patente de apariencia. Nuestra propia patente de invención
2. Función de carga incorporada, función de UPS incorporada, tecnología de inversor de alta frecuencia incorporada.
3. Compre tecnología de batería de litio portátil, reduciendo en gran medida el volumen y el peso del producto.
4. Adopta la tecnología de carga durante el uso, que es conveniente para los usuarios.
5. Una variedad de modos de carga, carga de la red eléctrica, carga solar, tres modos de carga para la carga del automóvil.
6. La carcasa está hecha de aleación de aluminio y se puede usar incluso a altas temperaturas.
7. Usando la salida de CA al mismo tiempo, también puede usar iluminación LED de 12 V CC, USB de 5 V, tipo C.
8. Electricidad siempre muestra los datos actuales, bajo voltaje con advertencia de alarma, alta temperatura con protección contra sobrecalentamiento, sobrecarga con protección de energía, entrada con protección de energía y después de cortocircuito con protección.
9. Todos los productos han sido probados por el organismo de certificación nacional y la calidad está garantizada.
Ⅱ Función Introducción e instrucciones de uso

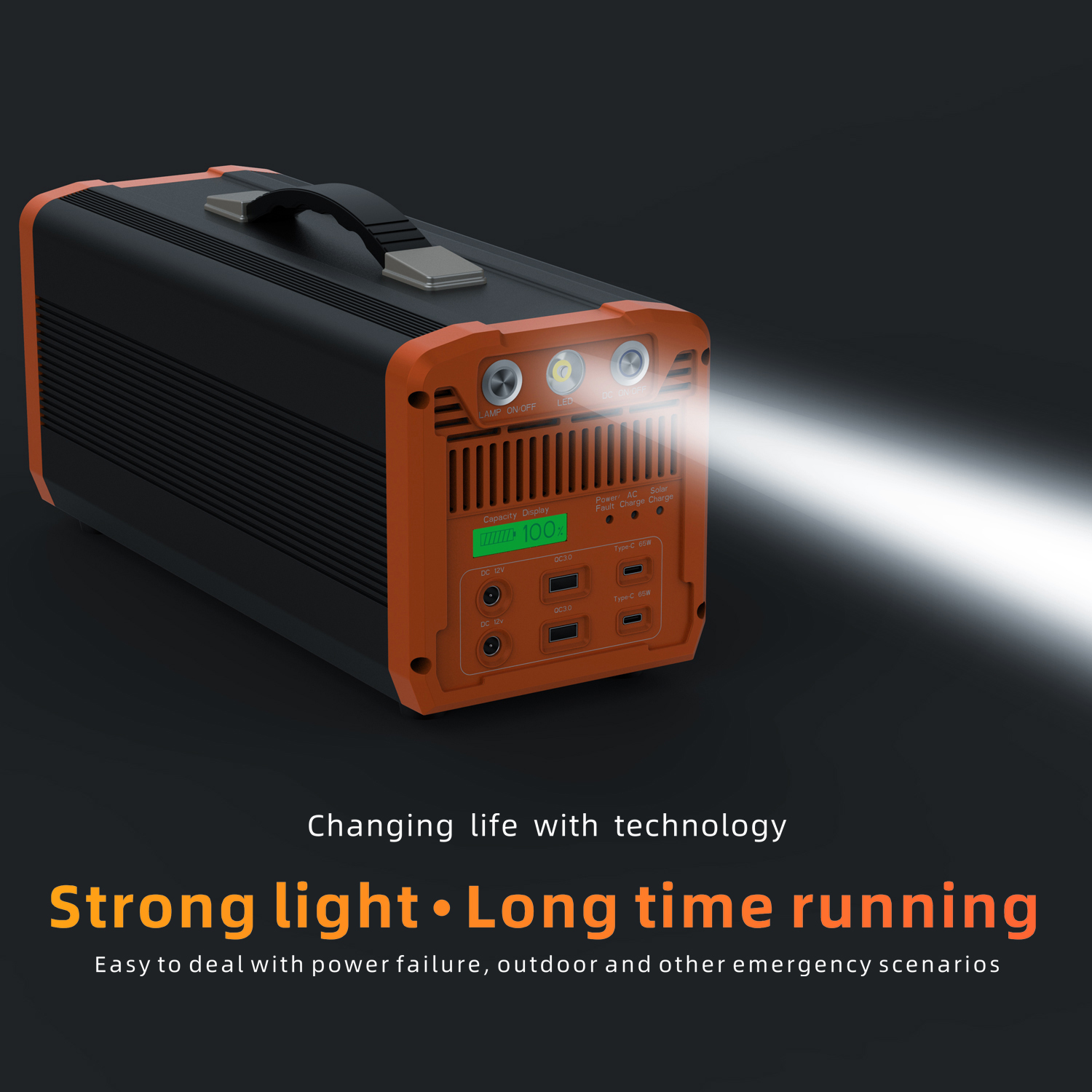

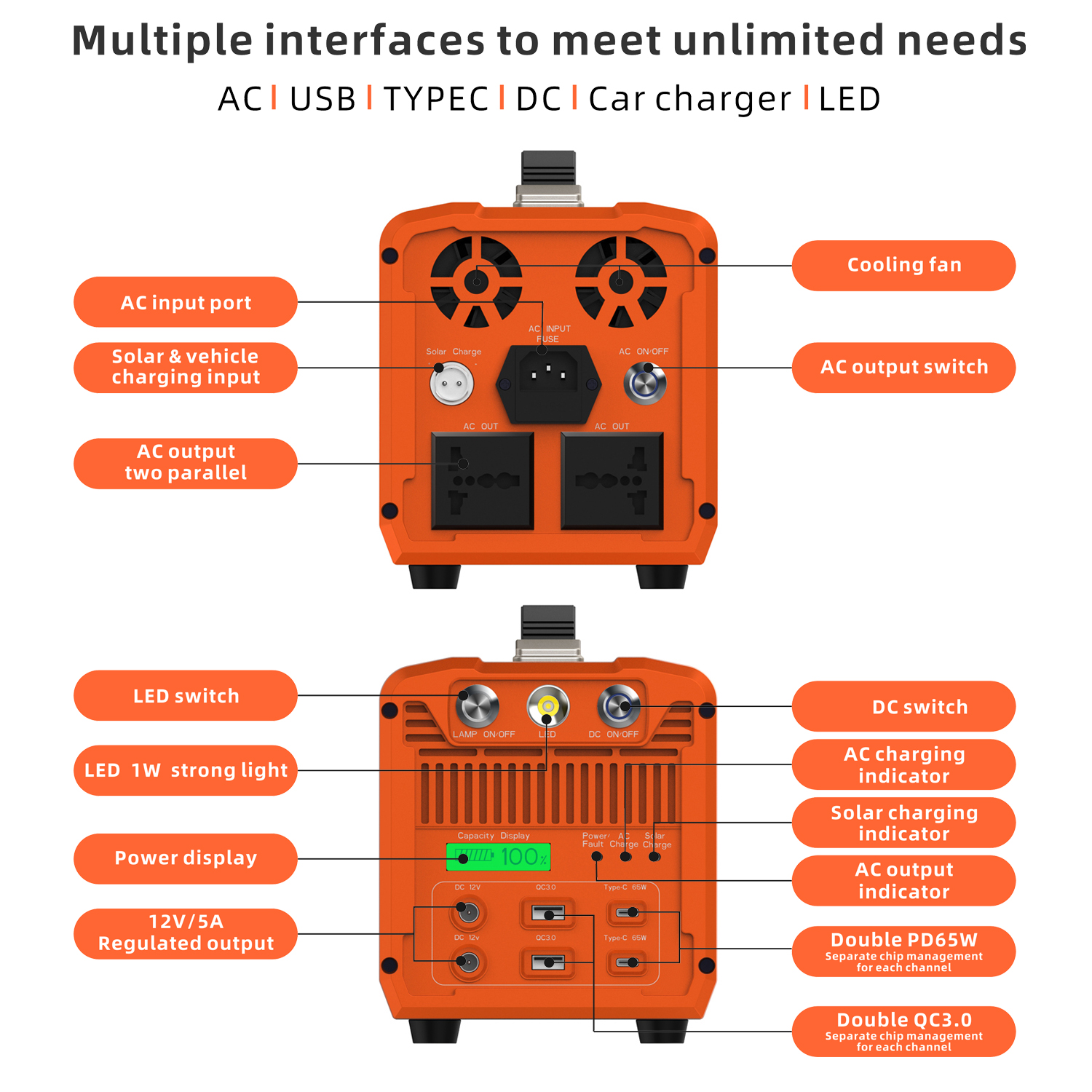

Descripción del panel frontal
Cuando use la función de salida de CC, presione el botón de CC correspondiente, en este momento puede usar USB de CC de 12 V y 5 V.Cuando no esté en uso, apague el botón para no causar consumo de energía.La pantalla LED muestra la potencia restante de la fuente de alimentación, 0~100%.Cuando la potencia sea insuficiente, habrá un aviso de alarma, cargue a tiempo para un uso continuo.Cuando use iluminación LED, encienda el botón correspondiente.
Descripción del panel trasero
A. Cuando use la salida de CA, primero encienda el interruptor de CA, confirme que el indicador LED de CA en el panel se muestre como una luz verde y luego inserte el aparato eléctrico en el puerto de salida de CA.No lo use cuando encienda el interruptor de salida de CA y el indicador LED en el panel esté rojo.
B. Cuando use la función UPS, primero inserte la línea de CA de entrada en el enchufe de entrada de CA, luego inserte la línea de CA en la red eléctrica, el indicador de entrada en el panel es verde y la luz indicadora de carga está encendida, lo que indica que se puede usar normalmente.Cuando el botón de CA está encendido, el indicador de salida de CA es verde y luego el aparato eléctrico se puede enchufar en el enchufe de salida de CA.Entonces puede usar la función UPS.
C. Cuando use energía solar para cargar el producto, el voltaje no debe exceder los 18 V, más de lo que dañará la máquina, cuando el panel solar está conectado para cargar, la luz indicadora correspondiente en el panel es brillante, si no es brillante, verifique no volver a conectar ni colocar el panel solar frente al sol en un ángulo incorrecto (mantener un ángulo de 30 grados).
D. Cuando se carga la electricidad al producto, la luz indicadora de carga en el panel durante el proceso de carga es roja y verde cuando está completamente llena, y cuando la cantidad de electricidad se muestra como 100, la batería real tiene más de 90 % de capacidad y se puede utilizar.no tiene que esperar hasta que las luces indicadoras de carga estén completamente verdes.
E. Cuando utilice un encendedor de cigarrillos montado en el automóvil para cargar el producto, la luz indicadora correspondiente al puerto de carga solar se encenderá y podrá usarse cuando la cantidad de electricidad sea 100. Este producto solo admite la carga en un automóvil de 12 V. .
F. Cuando la potencia del aparato excede la potencia que el producto mismo puede transportar, la máquina entra en estado de protección, desconecta la carga y reinicia la máquina.
G. Cuando el clima de alta temperatura, el producto en proceso de uso, puede sobrecalentarse en la protección, coloque la máquina en un lugar fresco para usar.
Ⅲ Parámetros eléctricos
Modelo del Producto | ES-1000 |
capacidad de la batería | 1065.6Wh 288000mAh |
potencia de salida | Clasificación de 1000 W, protección de sobrecarga máxima de 1030 W. |
voltaje de entrada | CA 110V~220V 50/60Hz |
tensión de salida | 220V 50Hz o 110V 60Hz 2 versiones |
Salida de CC | Salida regulada de 12 V de 2 canales, dos salidas USB QC3.0, dos salidas tipo C PD65W |
Lámpara led | 1W |
carga solar | Estándar 24~30V, potencia de carga permitida 240W.(Los paneles solares de más de 240 W solo se pueden llenar con 240 W) |
Carga de coche | Usando un puerto de carga solar, que permite un voltaje de 12V y 24V, y una potencia de carga de 100W |
Forma de onda de salida | Onda sinusoidal pura de CA |
Tiempo de reacción de apagón de UPS | Dentro de 10 ms |
sobrecarga de CA | Sin salida después de la sobrecarga, desconecte la carga, reinicie la recuperación |
Cortocircuito de CA | Sin cortocircuito de salida de CA, el cortocircuito dañará la máquina |
Batería de Litio | Ciclo de vida más de 800 veces |
peso | NO: 9,0 kg Peso bruto: 9,5 kg |
Talla | 14*16,7*37 cm (ancho x alto x largo) |
color | Cuerpo plateado panel negro, cuerpo gris panel amarillo |
Ⅳ especificaciones detalladas
Número | Proyecto | Parámetros estándar |
1 | tensión de entrada de la red eléctrica | Admite voltaje amplio de CA, entrada de frecuencia amplia |
2 | fusible de entrada de electricidad de red | 220V/6A, 110V/10A |
3 | Tiempo de conmutación entre la red eléctrica y el inversor | Dentro de 10ms |
4 | Voltaje de salida de CA del inversor | A. Voltaje de salida de 220V sin carga entre 220-226V B. Voltaje de salida de 110 V sin carga entre 110 y 116 V |
5 | Frecuencia de salida de CA del inversor | 220V/50HZ y 110V/60HZ (dos frecuencias) |
6 | Inversor de CA voltaje de ondulación | Menos de 700 mv |
7 | Forma de onda de salida de CA del inversor | Onda sinusoidal pura de CA |
8 | Potencia nominal de CA del inversor | A. Potencia nominal de 220 V 1000 W, protección de sobrecarga de 1030 W B. Potencia nominal de 110 V 1000 W, protección de sobrecarga de 1030 W |
9 | Estándares de eficiencia de descarga | A. Cuando el voltaje de la batería es superior a 16 V, la eficiencia es del 95 %. B. Cuando el voltaje de la batería es superior a 14 V, la eficiencia es del 96 % C. La eficiencia es del 80 % cuando el voltaje es inferior a 12 V D. Eficiencia promedio 86% |
10 | Parámetros de energía de la batería | A. Cuando el voltaje de la batería es superior a 18 V, protección contra sobrevoltaje, sin salida externa. B. Cuando el voltaje de la batería es inferior a 13 V, protección contra bajo voltaje, sin salida externa. C. Cuando el voltaje es inferior a 13,8 V, el zumbador emite una alarma. D. cuando el voltaje de la batería por debajo de 12 V se apaga automáticamente. E. cuando el voltaje y la tensión vuelvan a 14,4 V por encima del arranque automático. |
11 | Estándar de carga solar | A. diseño de circuito para aumentar la corriente constante a la carga de la batería, modo PWM B. El rango de voltaje de entrada solar es de 6-18V. C. Aumente la corriente constante después de volver a aumentar la potencia permitida para cargar en la batería que no exceda los 100 W. D. Los paneles solares más potentes solo pueden llenarse con una potencia de 100 W. |
12 | estándar de carga del coche | R. La carga del automóvil es solo para automóviles pequeños de 12 V. B. Los automóviles grandes de 24 V no son adecuados para los productos y dañarán los productos. |
13 | Tiempo de carga de la red eléctrica | A. Cargar corriente 8.0A, puede cargar la batería a más del 90% en 7 horas B. Se puede usar cuando se muestra que la cantidad de electricidad es del 100%. C. El estándar de carga completa es que las luces indicadoras de carga se vuelven verdes dentro de las 9 horas. |
14 | temperatura de trabajo y temperatura de protección | Cuando la temperatura del radiador interno de la unidad central alcanza los 50-55 grados, el ventilador comienza a funcionar automáticamente para disipar el calor externo;cuando la temperatura del radiador interno de la unidad central alcanza los 85-90 grados, la máquina se apaga automáticamente y no emite CA al exterior. |
15 | Parámetros de salida de 12V | A. La salida de voltaje de 12 V es estable entre 12 V y 12,6 V B. cuatro salidas de 12 V comparten un módulo de voltaje constante C. La corriente de salida total es 10A. D. Con protección contra sobrecarga y función de protección contra cortocircuitos. |
16 | Parámetros de salida USB 5V | A. La salida de voltaje de 5 V es una salida estable entre 5 V y 5,2 V B. dos puertos de salida de 5V comparten un módulo de voltaje constante C. La corriente de salida total es 3A. D. Con protección contra sobrecarga y función de protección contra cortocircuitos. |
17 | Consumo medio de energía | A. El consumo de energía interno promedio de la parte de CC es de 0,5 W. B. El consumo de energía interno promedio de la parte de CA está dentro de los 7W. |
18 | Indicador de luz LED estándar | A. Indicador de CA para luz verde normal, luz roja de mal funcionamiento B. El indicador de carga de CA se ilumina en rojo cuando se está cargando, se enciende en verde cuando está completamente cargado C. Luz indicadora de carga solar roja cuando se carga, luz verde cuando está completamente cargada |
19 | Estándar de visualización de electricidad | A. Pantalla de energía de la batería 0-100% como estándar B. Cuando la energía de la batería se muestra al 100%, la capacidad de la batería es superior al 90% |
20 | Función de iluminación | La luz LED tiene una potencia de 1 W. |
V Diagrama esquemático de la placa PCB interna
Ⅵ esquema funcional:
Ⅶ Lista de embalaje
Número | Número | Cantidad |
1 | Unidad central de energía UPS | 1 |
2 | línea de alimentación de CA | 1 |
3 | línea de carga de coches | 1 |
4 | línea de adaptador de CC | 1 |
5 | Instrucciones, tarjetas de garantía y certificado | 1 |
6 | Línea de carga solar (opcional) | |
7 | Panel solar de 12 V 100 W (opcional) |
